"Тайный чемпион высокоскоростных сигналов: почему сверхтонкие коаксиальные кабели становятся предпочтительным выбором для дифференциальной передачи?"

С развитием электронного оборудования в сторону ультратонкости и миниатюризации, как высококачественные экраны, так и модули камер, а также 5G-связь и высокоскоростные интерфейсы, выдвигают более жесткие требования к сигнальным свойствам и размерам кабелей. Среди множества кабельных решений, очень тонкие коаксиальные кабели (Micro Coaxial Cable) благодаря卓越ым свойствам сигнальной完整性 и отличной способности к抗拒 интерференции, становятся "скрытыми лидерами" в передаче высокоскоростных дифференциальных сигналов. Почему они могут выделиться в сложных условиях высокоскоростной передачи? Давайте посмотрим вместе!

Что такое тонкостенная коаксиальная линия?

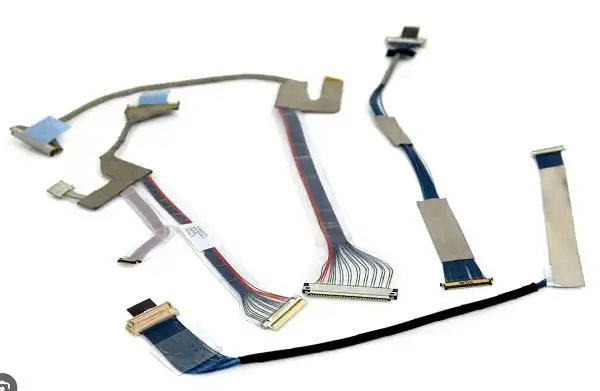

Микро коаксиальный кабель (Micro Coaxial Cable) — это сверхтонкий кабель с коаксиальной структурой, диаметр которого составляет всего 0.3–1.0 мм. Он состоит из четырех частей: внутренний导体, изоляционное покрытие, экран и внешняя оболочка. Структура его相似а с традиционным коаксиальным кабелем, но превосходит его по размерам и гибкости, позволяя реализовывать высокую плотность прокладки в узких пространствах.

Что такое дифференциальный сигнал?

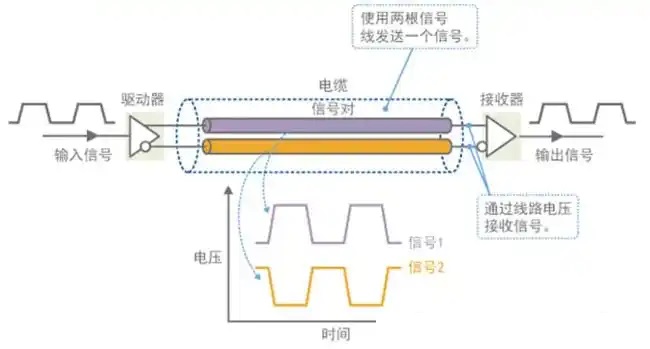

Дифференциальный сигнал (Differential Signal) — это способ передачи сигнала с равной амплитудой, но инversно фазированного электромагнитного сигнала через два провода. Пункт приема данных восстанавливает данные, сравнивая разность потенциалов между двумя проводами сигнала, а не используя потенциал земли одного из проводов в качестве точки отсчета. Этот способ передачи сигнала часто используется в высокоскоростных приложениях, таких как MIPI, USB 3.x, PCIe, SATA, DisplayPort, интерфейсы для камер в автомобилях и т.д.
Основные преимущества включают:
•  Высокая способность к抵抗干扰
 •  Хорошая целостность сигнала
Предназначен для высокоскоростной и высокочастотной передачи сигналов

Почему выбирают сверхтонкий коаксиальный кабель для передачи высокоскоростных дифференциальных сигналов?
В высокоскоростной передаче сигналов часто используются такие схемы, как скрученная пара (Twisted Pair) и тонкий коаксиальный кабель (Micro Coax).
Когда продукт стремится к высокой плотности, малым габаритам и超高ому уровню сигналовой完整性, Micro Coax显然 имеет больше преимуществ.
Основные причины таковы:
• Точный контроль импеданса
Микроскопические коаксиальные кабели позволяют严格控制每根导体的特性 импеданса (обычно 50Ω или 100Ω дифференциального), что обеспечивает минимизацию отражений и стоячих волн в процессе передачи сигнала, уменьшая искажения сигнала.
• Единичная независимая изоляция,更强的 защита от помех
Каждый осевой элемент имеет отдельный металлический оплетенный или фольгированный экран, который эффективно изолирует相邻 сигналы друг от друга, сохраняя высокую чистоту дифференциальных сигналов.
•  Высокая полоса пропускания и высокая скорость передачи данных
Micro Coax может поддерживать высокоскоростную передачу дифференциальных сигналов в диапазоне数百 гигагерц и даже более 10 Гбит/с, с минимальным затуханием сигнала, низким уровнем抖жки и стабильной и надежной передачей.
• Высокая гибкость, подходит для узких пространств
Его отличная гибкость позволяет свободно прокладывать провода в структурах с очень малым внутренним пространством, таких как телефоны, ноутбуки, VR-устройства, камеры в автомобилях, не теряя производительности.

С помощью точного управления импедансом, высокой устойчивостью к помехам, высокой полосой пропускания и отличной гибкости, тонкий коаксиальный кабель (Micro Coaxial Cable) стал идеальным решением для высокоскоростной передачи дифференциальных сигналов. Он широко используется в продуктах, которые требуют высокой точности сигнала и максимальной эффективности использования пространства, и стал незаменимым ключевым компонентом современных высокочастотных электронных устройств.
Мы долгосрочно специализируемся на проектировании и изготовлении высокоскоростных кабельных assemblies и тонких коаксиальных assemblies, стремясь предоставлять клиентам стабильные и надежные решения для высокоскоростных соединений. Если у вас есть соответствующие потребности или вы хотите узнать больше, пожалуйста, свяжитесь с: директор Цзян.18913228573（微信同号）。
