От телефона до автомобиля, почему высокоскоростные камеры не могут обойтись без Micro Coax?

В смартфонах, автомобильных системах и роботах и других устройствах, разрешение камер становится越来越高, а частота кадров — все быстрее, в то же время внутреннее пространство материнской платы становится все более тесным. Для стабильной передачи的高速图像 сигналов в ограниченном пространстве интерфейс CSI (Camera Serial Interface) стал одной из主流ных схем.
В这套 высокоскоростной системе есть看似 неважная, но极为 важная роль — сверхтонкий коаксиальный кабель (Micro Coaxial Cable).

Что такое "ультратонкий коаксиальный пучок"?
Так называемый "ультратонкий коаксиальный пучок" — это高频 сигнальный провод с极为 малым диаметром и полным экранированием.

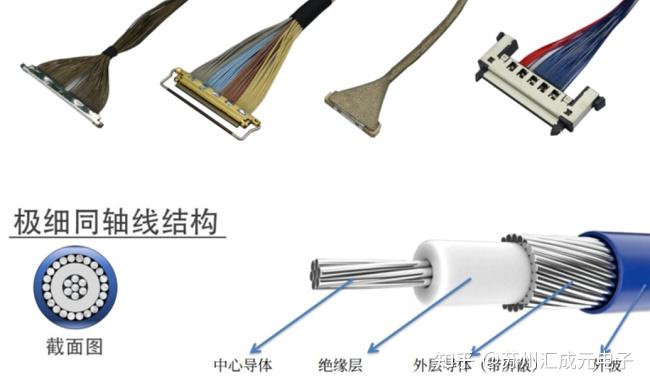

Его типичная структура включает: центральный проводник, изоляционный слой, экран и наружную оболочку - в малых размерах достигается высокая плотность прокладки, стабильное сопротивление и отличная способность抵抗 помех.
По сравнению с традиционными коаксиальными проводами, диаметр Micro Coax может быть уменьшен до AWG42 и даже меньше, он легок и гибок, способен выдерживать многократные изгибы, идеально подходит для высокоскоростных приложений с ограниченным пространством, таких как мобильные телефоны, модули камер, системы автомобильного видеонаблюдения и т.д.

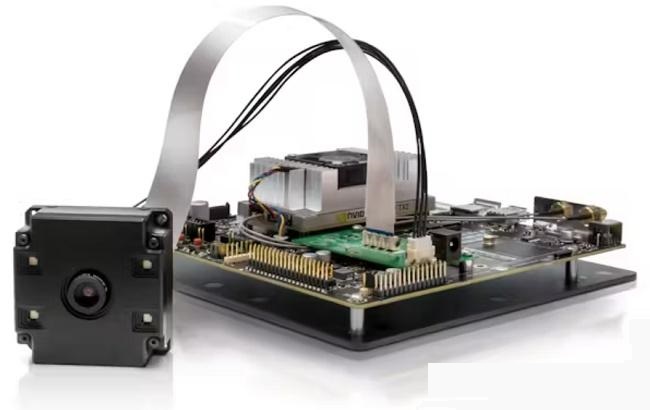

В системе камер CSI между модулем камеры и материнской платой он стал предпочтительным решением для кабельной схемы, которое сочетает в себе производительность и эффективность использования пространства.

Why can't the CSI interface do without extremely thin coaxial cables?
CSI интерфейс по своей сути является высокоскоростным последовательным каналом передачи данных.
Примеры MIPI CSI-2, CSI-3, их передаточная скорость обычно достигает уровня нескольких Гбит/с. Если продолжать использовать FPC или тонкие кабели, могут возникнуть проблемы с отражением сигнала,Cross-talk и ошибками кодирования. Структура сверхтонкого коаксиального束а恰好 решает эти проблемы.
Его преимущества主要体现在以下几个方面:
阻抗 контролируемость точная
Коаксиальная структура в геометрическом плане天然 possesses хорошую импедансную непрерывность, reflection of the signal is extremely small. Для интерфейса CSI стабильность импеданса напрямую связана с частотой кадров изображения и целостностью сигнала.
Высокая способность к抵抗 помехам
Внешний экран эффективно изолирует электромагнитные помехи, особенно в сложных электромагнитных средах, таких как автомобили или роботы, что значительно улучшает качество изображения и надежность системы.
Высокая эффективность использования пространства
Micro Coax кабель очень тонкий, гибкий, легко прокладывается, может беспрепятственно проходить через шарниры, щели в корпусе и другие узкие места, оставляя больше места для конструктивного дизайна.
Высокая производительность на высоких частотах
С увеличением разрешения изображения и частоты кадров растет частота данных. Низкое затухание и широкая полоса частот тонких коаксиальных проводников позволяют легко справляться с передачей высокоскоростных сигналов до 10 Гбит/с и выше.

Три, ключевые моменты дизайна и использования
При разработке систем designs в системе CSI необходимо особое внимание уделять следующим моментам:
阻抗 сопряжение должно быть полным
Не только кабели необходимо контролировать импеданс, но и разъемы, пайки, переходники и т.д. должны быть сохранены непрерывными. Обычно это делается с использованием микро-разъемов высокого быстродействия, таких как I-PEX, Hirose, чтобы обеспечить целостность сигнала системы.
Длина линии и радиус изгиба должны быть рациональными
Длиннее провод, тем более выражена аттенюация сигнала; резкие изгибы могут разрушить целостность экранирования. При проектировании следует контролировать длину и радиус изгиба, следуя стандартам расположения.
Заземление необходимо выполнить полностью
Слой экранирования, если он не правильно заземлен, значительно снижает устойчивость к помехам.尤其在 многочастотных системах, важно обеспечить непрерывность и стабильность заземления.
Внимание к параметрам окружающей среды и долговечности
Для кабелей, используемых в высоконагруженных сценариях, таких как автомобили, дроны, манипуляторы и т.д., необходимо особое внимание уделять показателям стойкости к высокой температуре, вибрациям и износу при изгибах.

Четыре, примерные сценарии применения
мобильный телефон/ноутбук камера
Пространство紧凑ое, маршрутизация сложная, Micro Coax позволяет обеспечивать высокоскоростную передачу данных в очень маленьких объемах.
Внутренняя камера автомобиля и система ADAS
Может сохранять стабильность сигнала при высоких температурах и сильных землетрясениях, обеспечивая надежность изображения.
промышленная визуализация и робототехнические системы
Имеет высокую износостойкость и высокую стабильность, подходит для длительной работы и динамических движений.

В целом, сверхтонкие коаксиальные пучки предназначены для передачи сигналов в условиях высокой скорости, минимального размера и сложных сред.
它 структурно компактна, устойчива к干扰ам, обладает гибкой прокладкой кабелей, может обеспечить высокую стабильность интерфейса CSI, а также удовлетворить требования по装配 для множества устройств малых размеров.
С развитием систем с высокой полосой пропускания, таких как车载 видеонаблюдение, роботы, AR/VR, применение кабелей Micro Coax будет продолжать расширяться.
Это, возможно, не самая заметная деталь, но она является ключевой для стабильной работы системы высокоскоростной съемки.
