Sony IMX623 высокоскоростной интерфейс применения схемы оптимизации кабельной сборки

В приложениях высокоразрешающих影像енсоров不断提升 скорости передачи данных ставит более высокие требования к полноте сигнала. Sony IMX623, поддерживающий высокоскоростной интерфейс SLVS-EC (Scalable Low Voltage Signaling with Embedded Clock), может обеспечить высокоскоростной вывод данных на уровне многогигабитных скоростей. Однако, при таких высоких скоростях, проблемы с полнотой сигнала становятся ключевым фактором, влияющим на стабильность системы и качество изображения. Выбор подходящего средства передачи и оптимизация дизайна кабельной системы становятся важным звеном для обеспечения высокого качества影像output.




---

Частотные характеристики быстрого передачи интерфейса SLVS-EC

SLVS-EC — это стандарт嵌入енного.clock differential signal, разработанный Sony для высокоскоростной передачи изображений, обладающий низким потреблением энергии и высокой полосой пропускания. Максимальная скорость передачи достигает нескольких Гбит/с, и данные链ь между датчиком изображения и контролирующим чипом имеет极高 эффективность. Однако, при такой высокой скорости любая малейшая помеха сигнала, несоответствие impedansii или cross-talk могут привести к инверсии битов данных, вибрации или потере синхронизации, что может вызвать噪ы на изображении или ошибку кадров. Поэтому для поддержания высокого качества передачи интерфейса SLVS-EC, управление impedansii сигнального пути, экранирование и выбор transmisii medium особенно важны.



---

Вторая часть, роль сверхтонких коаксиальных пучков в обеспечении сигнальной完整性

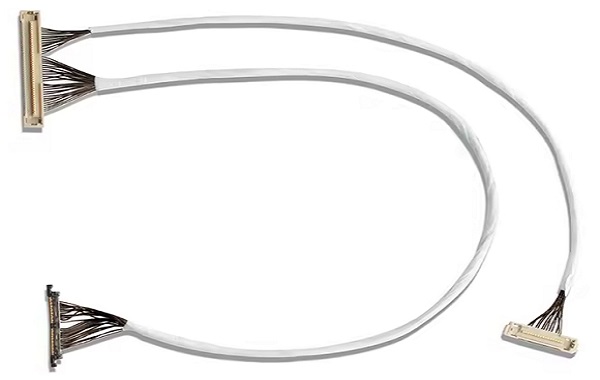

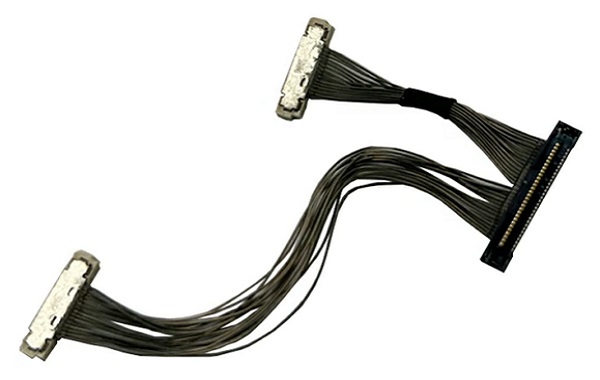

Сравнивая с традиционными FPC проводниками, micro коаксиальный кабель обладает естественным преимуществом в передаче высокоскоростных сигналов.

Внутренняя структура состоит из центрального导体, изоляционного слоя, экрана и наружной оболочки, обладает отличной способностью противостоять помехам и стабильной способностью управления сопротивлением заземления.

Высокая устойчивость к помехам
Токопроводящий экран эффективно подавляет внешние электромагнитные помехи, обеспечивает передачу сигнала без помех.

Высокое качество оцифровки высокоскоростных сигналов

Стабильная структура сопротивления Matching, обеспечивающая хорошую ширину глаза в режиме передачи на скоростях до нескольких Гбит/с, при этом искажение сигнала минимально.

3. Преимущества высокодensity прокладки

Диаметр мал, гибкость высока, возможна многоканальная высокоскоростная передача в ограниченном пространстве, очень подходит для быстрого соединения между модулями сенсоров и основной платой управления.

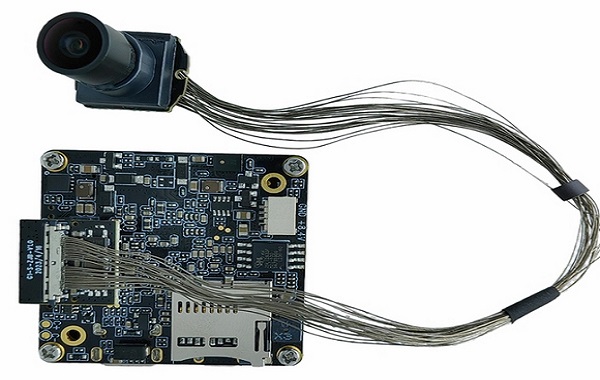

В приложениях IMX623 использование микро коаксиального кабеля эффективно улучшает целостность сигнала системы, обеспечивает стабильную передачу высокоскоростных данных изображения на больших расстояниях или по сложным маршрутам.




---

Три, ключевые советы по планированию расположения проводов

Для полного использования возможностей сверхтонкого коаксиального пучка при проектировании передачи SLVS-EC应注意 следующие ключевые моменты:

1. Длина соответствия
SLVS-EC интерфейс представляет собой структуру многопутной синхронной передачи, сигналы каждого канала должны поддерживать одинаковую задержку, при прокладке проводки следует контролировать разницу в длине проводов в разумных пределах.

2. Рациональный радиус изгиба

Хотя ультратонкие коаксиальные кабели обладают优异ой гибкостью, чрезмерное изгибание может привести к резкому изменению сопротивления, следует поддерживать достаточный радиус изгиба, чтобы предотвратить отражение сигнала.

3. экранирование заземления

Рациональное экранирование и заземление могут эффективно снизить наведенные помехи и общие помехи, улучшить электромагнитную совместимость всей системы.

4. Принципы группировки кабельной проводки

Дифференциальные пары должны располагаться紧密 друг к другу, сохраняя безопасное расстояние до других сигнальных проводов, чтобы избежать перекрестных помех между различными группами.

Благодаря этим оптимизированным мерам, интерфейс SLVS-EC может сохранять стабильность при высоких частотах и скоростях работы, обеспечивая точную и无损овую передачу изображенийных данных.

Sony IMX623 используемая高速овая интерфейс SLVS-EC требует высокой степени целостности сигнала. Выбор подходящего микро-коаксиального кабеля, а также的结合等линейного соответствия, разумного изгиба, экранирования заземления и группового монтажа, не только значительно улучшает качество передачи сигнала, но и эффективно снижает вероятность ошибки кода и риск ЭМП. В высокоскоростных системах обработки изображений,极为 тонкие коаксиальные пучки уже не являются простыми средствами подключения, а становятся ключевой частью, обеспечивающей производительность системы и качество изображения.

ЯСюйцзян Хуичэнгюань электронная технология,долгосрочно специализируемся на дизайне и изготовлении высокоскоростных кабелей и тонких коаксиальных кабелей, стремимся предоставлять клиентам стабильные и надежные решения для высокоскоростного подключения.Если у вас есть相关问题或 хотите узнать больше, пожалуйста, свяжитесь с нами:Зhang jingli 18913228573 (微信同号)。
