Как можно передавать изображение 4K по сверхтонкому коаксиальному кабелю 0,18 мм?

С распространением 4K超高清晰度 изображения в ноутбуках, медицинском оборудовании, дронах и промышленных камерах, производительность кабелей для передачи изображений становится особенно важной. Требования оборудования к высокому полосу пропускания, высокой целостности сигнала и легкости делают микроскопические коаксиальные кабели (micro coax) идеальным выбором. Многие задаются вопросом: действительно ли коаксиальный кабель с наружным диаметром всего 0.18 мм способен обеспечить передачу 4K изображения? В этой статье мы подробно рассмотрим это с пяти сторон: структура, полоса пропускания, гибкость, дизайн интерфейсов и примеры применения.



---

extremamente fino en diámetro, pero con estructura completa

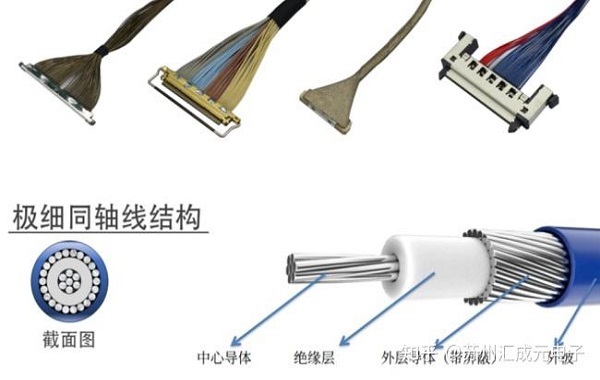

Несмотря на тонкость провода, как тонкая волосина, micro coax сохраняет完整的 коаксиальную структуру, включая центральный导体, изолятор, металлическую экранировку и внешнюю оплетку. Высокоточный生产工艺 обеспечивает стабильностьCharacteristic Impedance, эффективно снижает отражение и искажение высокочастотных сигналов, что позволяет сверхтонким проводам поддерживать的良好 сигнальную целостность в высокоскоростной передаче данных.




---

高频带宽 поддерживает передачу 4K

4K-видеотрансляция обычно требует пропускной способности в несколько гигагерц. Micro coax с thicknessом 48 AWG использует низкодисперсионные материалы и высокоэффективное экранирование, что позволяет поддерживать целостность сигнала в ограниченном расстоянии. Он может удовлетворить требованиям к передаче的高速 интерфейсов MIPI, eDP, LVDS. В ситуациях более длинных расстояний или больших требований к пропускной способности можно повысить общую передачу能力的, используя многожильное параллельное прокладывание, что обеспечивает стабильность и бездефектность сигнала изображения.

---

Третий, легкий и гибкий, подходит для компактных пространств

0,18 мм micro coax как легок, так и обладает极高的 гибкостью. Он может многократно изгибать кабели в тесных пространствах, идеально подходит для无人机, эндоскопов, носимых устройств и модулей высокоразрешительных экранов ноутбуков для компактных систем. Легкий дизайн также уменьшает нагрузку на устройство и экономит пространство для прокладки кабелей, обеспечивая удобство высокоскоростной передачи изображений.




---

Четвертый, дизайн розеток и разъемов также важен.

Для того чтобы качественная проводка могла полностью раскрыть свои возможности, необходим соответствующий разъем. Микро-коаксиальная проводка обычно используется вместе с высокочастотными интерфейсами с минимальным расстоянием между контактами, чтобы обеспечить непрерывность импеданса и целостность экранирования в месте подключения. Если дизайн интерфейса не рационален, даже при наличии у проводки способности к高速 передаче сигнала, может возникать отражение или ослабление сигнала, что влияет на качество передачи изображения 4K. Таким образом, проводка и дизайн интерфейса должны быть оптимизированы совместно.

---

пятый, пример использования

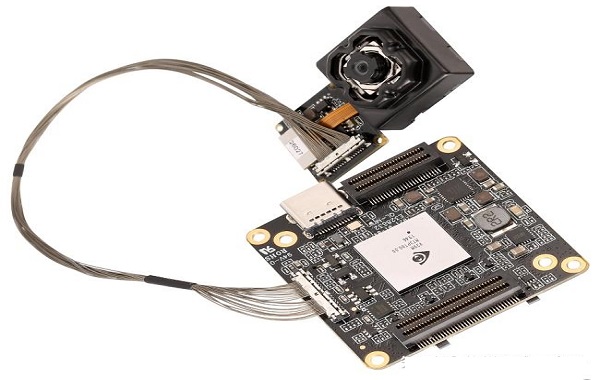

В высокоразрешающих摄像енных модулях широко используется многок芯 micro coax проводка, которая обеспечивает высокоскоростное соединение между изображением сенсором и платой обработки. Каждая линия отвечает за передачу дифференциального сигнального канала, тщательная экранировка эффективно уменьшает помехи, что обеспечивает стабильный вывод изображений с разрешением 4K и выше. Это полностью подчеркивает важную роль сверхтонких коаксиальных кабелей в компактных высококачественных системах визуализации.



0,18 мм micro coax может обеспечить передачу изображения 4K благодаря точной коаксиальной структуре, стабильному контролю импеданса, эффективному экранированию и соответствующему решению для разъемов. Он достигает равновесия между легковесностью и высокой полосой пропускания, предоставляя надежную гарантию для высокоскоростной передачи изображения на компактных устройствах. С ростом разрешения影像 оборудования micro coax будет играть еще более важную роль в высококачественных системах визуализации.
