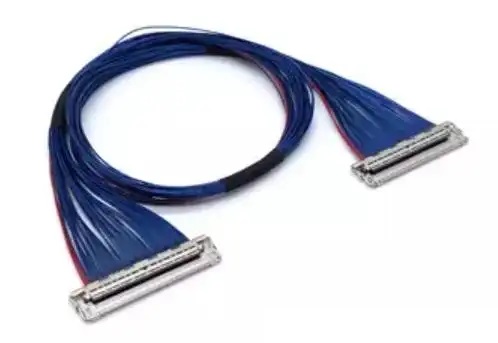

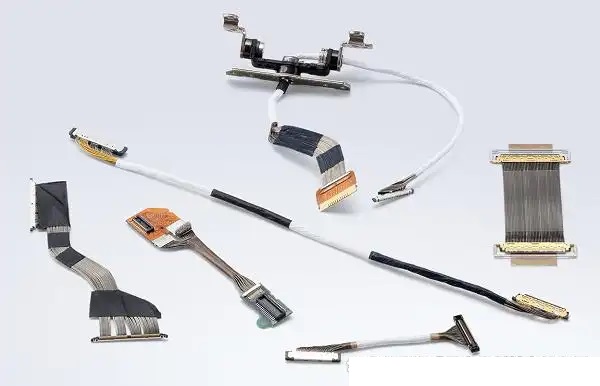

С развитием электронного оборудования в направлении тонкости и быстродействия, micro coaxial cable (極細同軸線) стал незаменимой внутренней схемой подключения в таких областях, как потребительская электроника, медицинские изображения, дроны, автомобильные изображения и т.д. В условиях высокочастотной, высокоскоростной и высокоденсной передачи сигналов правильный выбор набора тонких коаксиальных кабелей является ключом к обеспечению производительности и надежности системы. В этой статье мы рассмотрим пять основных факторов выбора тонких коаксиальных кабельных束 и重点关注一款广泛应用于 высокоденсных разъемов — I-PEX 20634-130T-02.
1. Частота передачи и требования к скорости
Разные устройства имеют значительные различия в требованиях к частоте сигнала и скорости передачи. При выборе необходимо убедиться, что шнуры и разъемы могут удовлетворить требования системы к полосе пропускания и целостности сигнала. Micro коаксиальный кабель обладает отличными свойствами передачи высокочастотных сигналов и особенно подходит для использования в системах с высокими скоростями цифровых сигналов, таких как интерфейсы MIPI, LVDS, PCIe.
2. Типы интерфейсов и совместимость с коннекторами
Микроскопические коаксиальные кабели обычно требуют использования разъемов таких брендов, как I-PEX, JAE и т.д. В зависимости от размеров и способа установки устройства, следует выбирать соответствующую модель. В частности, I-PEX 20634-130T-02 известен своей минимальной шагом 0,4 мм и высокодensity-дизайном с 30 Pin, и широко используется в的高端 ноутбуках, промышленных камерах и медицинском оборудовании, сочетая экономию места и стабильность производительности.
3. Показатель подавления ЭМИ
В高速ых сигнальных системах электромагнитные помехи (EMI) являются одним из основных факторов, влияющих на качество сигнала. Качественные micro коаксиальные кабели обычно имеют оплетку или металлическую фольгу в качестве экрана, что эффективно подавляет помехи и обеспечивает целостность сигнала и устойчивость системы к помехам, подходя для промышленности и систем видеотехники с высокими требованиями к EMI.
4. Радиус изгиба и гибкость
В устройствах с компактной структурой и ограниченным пространством гибкость и износостойкость кабелей особенно важны. Micro коаксиальный кабель имеет очень малый диаметр и высокую гибкость, может многократно изгибаться в узких пространствах без потери передачи сигнала, идеально подходит для внутреннего монтажа в тонких устройствах.
5. Монтажные технологии и надежность
Микроскопические коаксиальные пучки требуют极高的工艺 требований при сварке или пайке. Стабильность контакта контактных элементов разъемов напрямую связана с долговечностью и стабильностью сигнала всего устройства. I-PEX 20634-130T-02 использует метод подключения FPC с верхним подключением, сочетая надежную защелку, что позволяет поддерживать надежный контакт после многократных вставок и извлечений, удовлетворяя требования стабильности для длительного использования.

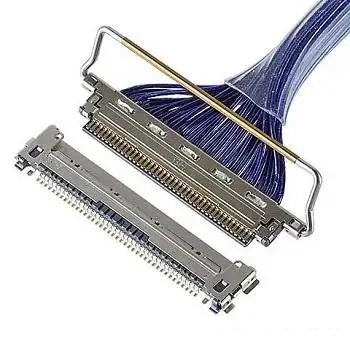

I-PEX 20634-130T-02 соединитель подробное описание
Продуктовая линейка и позиционирование
Этот тип принадлежит к miniature coaxial connector CABLINE®-CA (серия 20525), шаг ног только 0.4 мм, разработан специально для высокоденсной передачи сигналов.
Комбинируется с micro коаксиальным кабелем, FPC, парным проводом и другими типами проводов, широко используется в высокопроизводительном оборудовании для потребительской электроники, автоматизации промышленности и медицинского изображения.
2. Высокоскоростная передача и целостность сигнала
Стандартная конфигурация поддерживает передачу 20 Гбит/канал NRZ; после установки комплекта paddle card можно обновить до 64 Гбит/канал PAM4 (поддерживается для некоторых моделей с 50-пиновым разъемом).
Типовые проводники используют AWG #40, с阻抗 50 Ω, обеспечивая высокую совместимость с устройствами серии I-PEX, гарантируя целостность сигнала и низкое отражение.
3. Адаптация кабелей и спецификация обработки
Поддержка множества микро-кабельных структур (#40 или тоньше), совместимость с микро-коаксиальными, парными и FPC.
Внутри 30-пиновая модель (20634-130T-02) часто используется для шнуров MIPI / LVDS и может комбинироваться с технологией пайки и УФ-герметизации, чтобы обеспечить механическую прочность и защитные свойства.
Микроскопический коаксиальный кабель (micro coaxial cable) как ключевой компонент для высокоскоростной передачи сигналов, его выбор требует учета множественных факторов, таких как частота, интерфейс, экранирование, гибкость и технология. Выбор таких высокодensity и high-performance соединителей, как I-PEX 20634-130T-02, не только оптимизирует конфигурацию системы, но и значительно улучшает эффективность и стабильность передачи всего устройства.
