В наши дни, когда широко используются высокоскоростные передачи данных, высококачественное отображение и компактные устройства, сверхтонкие коаксиальные кабели (Micro Coaxial Cable) благодаря своим отличным свойствам сигнала и гибкости находят широкое применение в消费品电子ике, медицинском оборудовании и автомобильных системах. Однако, в процессе подбора и комплектации с разъемами, многие инженеры и специалисты по закупкам часто попадают в некоторые "кажущиеся разумными" ошибки. В этой статье, используя в качестве примера соединитель JAE FI-RE41CL, анализируются три наиболее распространенные проблемы в применении сверхтонких коаксиальных кабелей и профессиональные рекомендации.
Ошибка 1:Think that the performance of all extremely thin coaxial cables is the same
Многие ошибочно считают, что любые micro коаксиальные кабели имеют схожие характеристики и спецификации, и их можно随意搭配使用.
Действительно, очень тонкие коаксиальные кабели различаются по наружному диаметру (обычно 0,3 мм ~ 1,37 мм), параметрам сопротивления (часто 50 Ом), структурному экранированию, материалу проводника и т.д. Эти параметры напрямую определяют целостность сигнала и стабильность передачи.
Профессиональная рекомендация
Выбор проводки должен основываться на применении, частоте сигнала, свойствах изгиба и требованиях к долговечности, избегая подхода "все или ничего" в выборе типа.
Ошибка二号: пренебрежение спецификацией комплекта разъемов
На этапе初期 проекта, многие команды уделяют внимание только параметрам проводки, но забывают о совместимости разъемов.

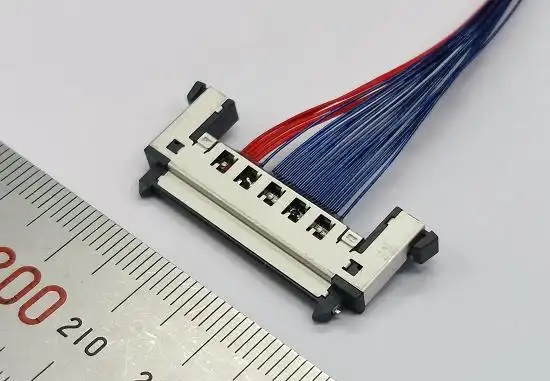

Примером является JAE FI-RE41CL, это высокодensity-connector с маленьким шагом (0.5 mm pitch) для micro коаксиального кабеля, который广泛应用于液晶ных дисплеев, industrial камер и medical imaging устройств. Данный модель поддерживает высокодensity-подключение с 41 Pin, обладает отличной устойчивостью к вибрациям и целостностью сигнала, а также имеет строгие требования к диаметру провода, методу пайки и количеству вставок и извлечений. Использование немatching провода может легко привести к потере сигнала, фальшивым пайкам и даже порче разъема.
Профессиональные рекомендации
Выберите micro коаксиальный кабель, сертифицированный или рекомендованный стандартом JAE FI-RE41CL, чтобы обеспечить надежное и стабильное соединение в долгосрочной перспективе.
Третий миф: недооценка важности технологии обработки

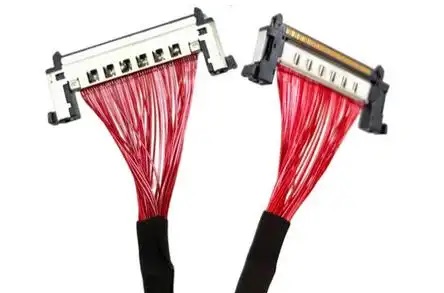

Обработка сверхтонких коаксиальных пучков сложна и включает в себя несколько ключевых этапов: очистку от оболочки, пайку, обработку экрана и фиксацию оболочки.
Любая детальная ошибка может повлиять на производительность целой линии проводов. В частности, высокоденсная структура с 41 пином FI-RE41CL требует极高 точности пайки, и даже небольшое отклонение может привести к короткому замыканию или неполному пайке.
Профессиональная рекомендация
Обязательно выбирайте поставщиков с богатым опытом обработки micro coaxial и прошедших официальную проверку технологии配套 JAE, чтобы обеспечить качество процесса производства.
Четвертый, описание разъема JAE FI-RE41CL
Основные параметры
Модель: FI-RE41CL (изготовлен Japanese Avionics JAE)
Серия: FI-R серия сварные вилки (Plug, Solder Type)
максимальное значение: 41 пин
Интервал: 0.5 мм
• Поддержка диаметра провода: 36 AWG и более тонкие микро коаксиальные провода
Структура и характеристики
• Соответствует 0,5 мм шагу пайки, с механическим замком с пружинной защелкой (опциональный корпус: FI-RE41CL-SH2-3000)

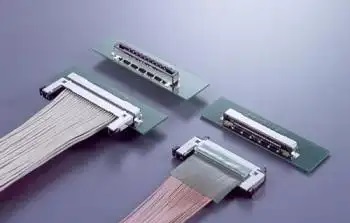

Вилка и розетка (Receptacle) универсальны для серии FI-RE41, поддерживают способы соединения crimp, пайка, FFC и т.д.
Соответствует стандарту интерфейса VESA LCD, поддерживает быстрое передачу сигналов LVDS, TMDS/HDMI, PCIe и т.д.
3. Сценарии применения
Широко используется в автомобильных системах видеонаблюдения, промышленных и медицинских устройствах для обработки изображений, ноутбуках, мониторах и устройствах для высокоскоростной передачи данных.
Микроскопические коаксиальные束, несмотря на свою малость, содержат множество ключевых деталей. Не верьте на слово фразе «Достаточно, чтобы规格 были похожи» — только合理的匹配连接器, точный выбор материалов и обеспечение качества обработки, как в случае с высокод密ностью решения JAE FI-RE41CL, могут обеспечить долгосрочную стабильность и высокую производительность проекта.

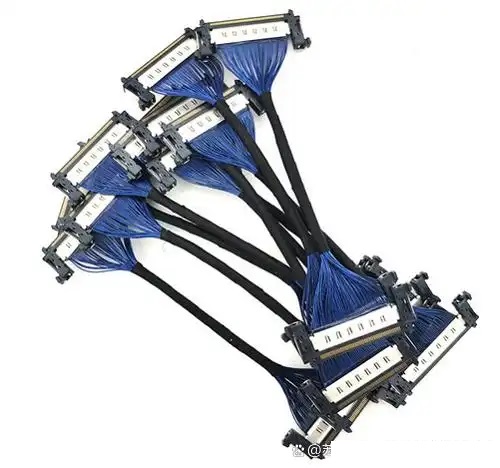

Мы долгосрочно сосредоточены на проектировании и изготовлении высокоскоростных кабельных assemblies и сверхтонких коаксиальных assemblies, стремясь предоставлять клиентам стабильные и надежные решения для высокоскоростного подключения. Если у вас есть相关问题或 вы хотите узнать больше, пожалуйста, свяжитесь с: менеджер Чан.
