Как передается объем данных 8K промышленной камеры? Анализ высокоскоростных кабельных схем

В системах промышленной визуализации, по мере повышения точности детектирования, 8K промышленные камеры становятся все более важной частью оборудования премиум-класса. Однако, 8K не только обеспечивает более высокое разрешение, но и приводит к倍数ному увеличению объема данных, что требует более высокого качества передачи сигнала, структуры кабеля и характеристик разъемов. Многие люди, выбирая оборудование или настраивая его, задаются вопросом: на каком кабеле основывается 8K камера, чтобы стабильно передавать такие庞大的 объемы данных?

---

первый, 8K визуальная система часто используемые высокоскоростные методы передачи

В 8K промышленных камерах наиболее распространенными высокоскоростными интерфейсами являются CoaXPress 2.0 и Camera Link HS. CoaXPress благодаря своей способности достигать нескольких Гбит/с на одном канале стал主流ным решением и может расширять пропускную способность за счет параллельной работы нескольких каналов. Эти интерфейсы решают задачи высокоскоростной передачи данных на уровне протоколов, но настоящей задачей по передаче данных является физический уровень кабельной структуры. Поэтому для стабильной передачи 8K данных необходимо выбирать высокопроизводительные кабели, соответствующие высокоскоростным протоколам.

---

Почему 8K системы普遍 используют micro coaxial cable (микро коаксиальный кабель)?

В множество типов кабелей, micro коаксиальный кабель (極細同轴线束) почти стал стандартом для 8K промышленных камер,主要原因 включают:

1. Высокая производительность фильтрации: 8K-сигнал высокоскоростной и чувствительный, очень тонкая коаксиальная структура обладает отличной способностью к экранированию, эффективно уменьшает помехи, снижает количество пропущенных пакетов и ошибок кодирования.

Маленький объем, гибкая компоновка: внутреннее пространство industrial camera компактно, многоканальное прокладывание кабелей должно быть как можно более малогабаритным, micro coaxial идеально удовлетворяет требованиям высокой плотности соединений.

3. Высокая гибкость, сопротивляемость изгибу: В динамических приложениях, таких как AOI, 3D-диагностика, роботы-манипуляторы и т.д., кабели должны длительное время следовать движению. Гибкость сверхтонких коаксиальных проводов делает их более надежными.

В условиях długotrwałej передачи, чтобы уменьшить затухание, некоторые устройства также выбирают активные оптические кабели для реализации удаленной передачи данных 8K.

---

Третий, соответствие соединителей является еще одним ключевым фактором для высокоскоростной передачи

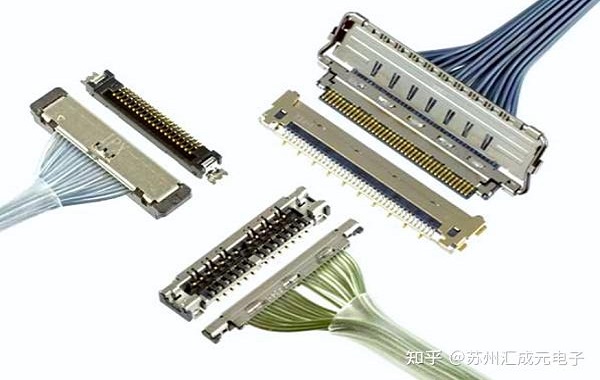

Высококачественные жгуты проводов не могут обойтись без соответствующих высокоскоростных разъемов. Высокоскоростные интерфейсы таких производителей, как I-PEX, Hirose, JAE и другие, часто используются для монтажа micro коаксиальных жгутов, включая контроль импеданса, точность контактов и срок службы вставки и извлечения, все это напрямую влияет на стабильность изображения. В реальном приложении некоторых устройств 8K инженеры часто требуют строгого соответствия импеданса жгутов, и напоминают, чтобы в процессе монтажа и обслуживания жгуты не были随意 согнуты — так как даже微小ные повреждения могут привести к дрожанию высокоскоростных сигналов или аномалиям изображения.

8K индустриальная система визуального контроля может стабильно выдавать высокобандажные изображения благодаря совместному действию высокоскоростных интерфейсных протоколов, высокопроизводительных кабелей и высокоскоростных разъемов. Micro коаксиальный кабель стал mainstream выбором благодаря своим комплексным преимуществам в высокоскоростной передаче, устойчивости к干扰, миниатюризации и гибкости, являясь одним из наиболее成熟ных и надежных высокоскоростных решений для компактного индустриального оборудования визуального контроля.

ЯСюйцзюнь Хуичэнγюань электронная технологияДолгосрочное сосредоточение на проектировании и定制 высокоскоростных кабельных束ей и тонких коаксиальных кабельных束ей, предоставление стабильных и надежных решений для подключения для высококачественного визуального оборудования, интеллектуального оборудования и точной электроники. Если у вас есть соответствующие потребности или вы хотите узнать больше, свяжитесь с менеджером Чан:18913228573（Вайбер одинаковый）。
