Категория：разъемы

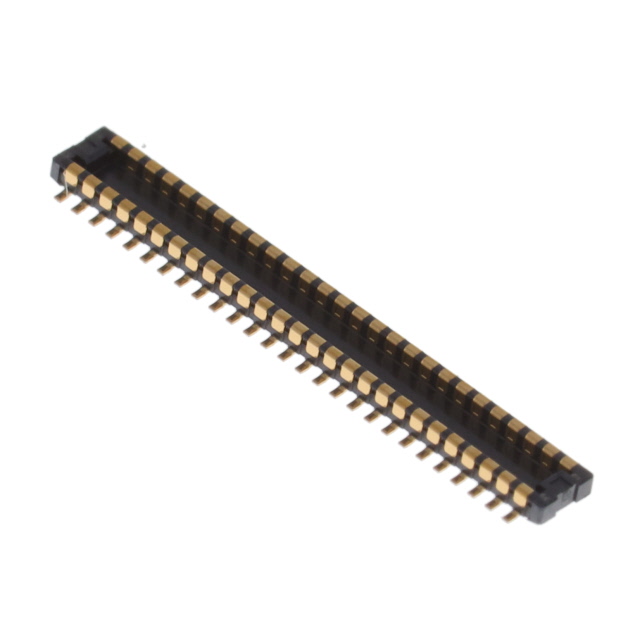

Обзор продукции с разъемами JAE WP7B-P050VA1-R8000:
 | производители | JAE |
| Код производителя | WP7B-P050VA1-R8000 | |
| Описание товара | CONN PLUG 50POS SMD GOLD, 50 pos Connector Plug, Outer Shroud Contacts Surface Mount Gold Plated |
Разъем JAE WP7B-P050VA1-R8000 Атрибуты изделия:
| типология | описания |
| форма | Разъемы, межсоединения |
| Прямоугольный коннектор | |
| Массив, пограничный тип, мезонин (между платами) | |
| производители | JAE Electronics |
| ассортимент | WP7 |
| Тип разъема | Заглушка, контакты наружного кожуха |
| Количество игл | 50 |
| расстояние | 0.016"（0.40mm） |
| количество предметов и т.д. в общем | 2 |
| Тип установки | Монтаж на поверхность |
| характеристика | фиксированные кронштейны |
| Обработка контактных поверхностей | позолота |
| Толщина обработки контактной поверхности | 4.00µin（0.100µm） |
| Высота штабеля сплетений | 0.7mm |
| высота борта | 0.020"（0.50mm） |
| Основной номер продукта | WP7B-P05 |
Разъем JAE WP7B-P050VA1-R8000 Описание продукта (серии):
Прямоугольный разъем JAE Electronics WP7 серии WP7B-P05 - это высокопроизводительный межплатный разъем для компактных электронных устройств. Он имеет вставную конструкцию с 50 клеммами и двухрядную конструкцию с шагом всего 0,4 мм, что позволяет передавать сигналы с высокой плотностью в ограниченном пространстве. Разъем WP7B-P05 монтируется на поверхность и оснащен фиксированным хвостом припоя для обеспечения прочной пайки и повышения долговечности. Благодаря высоте сопрягаемого стека всего 0,7 мм и высоте борта 0,5 мм он идеально подходит для приложений с жесткими требованиями к ультратонкому дизайну, таких как смартфоны, носимые устройства и другая микроэлектроника. Контакты имеют позолоченное покрытие толщиной 4,00 мкм (0,100 мкм), что повышает устойчивость к окислению и обеспечивает стабильные долговременные электрические характеристики. WP7B-P05 не только обеспечивает надежное соединение, но и сочетает в себе миниатюрность, высокую плотность и надежность, что делает его идеальным выбором для прецизионных электронных устройств.
Документация и носители информации для разъемов JAE WP7B-P050VA1-R8000:
| Тип ресурса | ссылка (на веб-сайте) |
| спецификация | WP7B-PyyyVA1-R8000 Drawing |
JAE WP7B-P050VA1-R8000 Разъем Genuine|Replacement Описание:
Мы специализируемся на поставках соединителей марки (JAE) и стремимся обеспечить наших клиентов высококачественными и надежными соединительными решениями. Наша продукция включает в себя оригинальные и высокопроизводительные альтернативы, которые проходят строгие испытания для обеспечения стабильности и эффективности. Пожалуйста, свяжитесь с нами через контактную информацию под страницей с документами!
