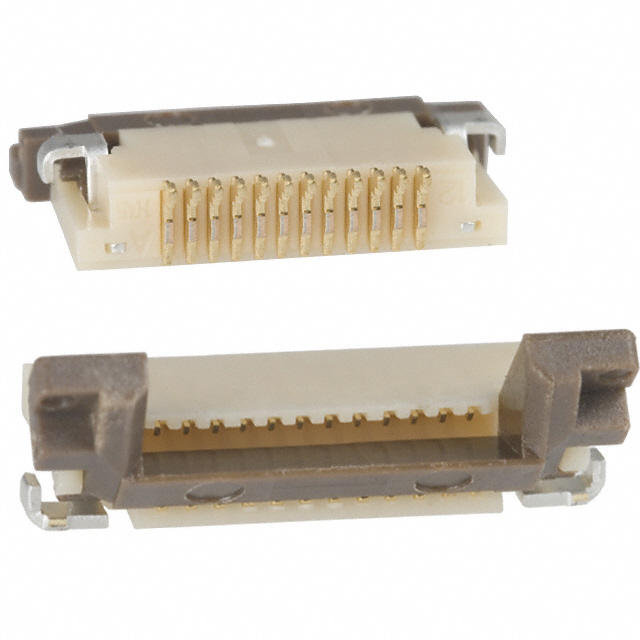

Соединитель Hirose FH12A-12S-0.5SH(55) Обзор продукции:
 | производители | Hirose |
| Код производителя | FH12A-12S-0.5SH(55) | |
| Описание товара | CONN FFC FPC TOP 12POS 0.5MM R/A,12 pos FFC, контакты разъема FPC, верхний 0.020" (0.50mm) поверхностный монтаж, прямой угол |
Соединитель Hirose FH12A-12S-0.5SH(55) Атрибуты изделия:
| типология | описания |
| форма | Разъемы, межсоединения |
| Разъемы FFC, FPC (плоские гибкие) | |
| Сборки разъемов FFC, FPC (плоские гибкие) | |
| производители | Hirose Electric Co Ltd |
| ассортимент | FH12 |
| обернуть | Лента и катушка (TR) |
| Плоский гибкий тип | FFC，FPC |
| Тип установки | Монтаж на поверхность, прямой угол |
| Тип разъема/контакта | Контакты, Топ |
| Количество игл | 12 |
| расстояние | 0.020"（0.50mm） |
| соединить пару палочек и использовать их в качестве ложки (нарушение этикета использования палочек) | паяный |
| Толщина FFC, FCB | 0.30mm |
| высота борта | 0.079"（2.00mm） |
| функция блокировки | блокировка курка |
| Тип конца кабеля | прямоугольный |
| Контактный материал | фосфористая бронза |
| Обработка контактных поверхностей | позолота |
| Материал корпуса | Полиамид (PA), нейлон |
| Материалы привода | Полифениленсульфид (PPS) |
| характеристика | Нулевое усилие вставки (ZIF) |
| номинальное напряжение | 50V |
| рабочая температура | -40°C ~ 85°C |
| Степень воспламеняемости материала | UL94 V-0 |
| Номинальный ток (амперы) | 0.5A |
| Цвет ракушки | цвет риса-брана (цвет) |
| Цвет привода | желто-коричневый |
Соединитель Hirose FH12A-12S-0.5SH(55) Артикул (серия) Описание:
Компания Hirose Electric Co Ltd выпустила серию FH12 разъемов FFC и FPC (Flat Flexible), предназначенных для высокоплотных и высокопроизводительных плат. В этой серии разъемов используется поверхностный монтаж под прямым углом с характеристиками Zero Insertion Force (ZIF), что обеспечивает более легкое подключение и отключение, а также позволяет эффективно избежать повреждения разъема и продлить срок его службы. Серия FH12 имеет количество контактов 12, шаг 0,50 мм, подходит для FFC, FCB толщиной 0,30 мм и способна обеспечить номинальный ток до 0,5 А, номинальное напряжение - 50 В. Контакты изготовлены из фосфористой бронзы с золотым покрытием для обеспечения хорошей проводимости и коррозионной стойкости. Корпус изготовлен из полиамидного нейлона (PA), а привод - из полифениленсульфида (PPS), который обладает отличной термостойкостью и механической прочностью и способен стабильно работать в рабочей среде от -40°C до 85°C. Разъемы серии FH12 также доступны в широком диапазоне типоразмеров, от 0,5A до 50V. Кроме того, разъемы серии FH12 оснащены функцией блокировки триггера, обеспечивающей 20 циклов сопряжения, что делает их пригодными для широкого спектра применений в бытовой электронике, коммуникациях и промышленном оборудовании. Упакованные на ленту и катушку (TR), они удобны для автоматизированного и крупносерийного производства.
Соединитель Hirose FH12A-12S-0.5SH(55) Документация и носители информации:
| Тип ресурса | ссылка (на веб-сайте) |
| спецификация | FH12 Series |
Hirose FH12A-12S-0.5SH(55) Разъем Genuine|Replacement Описание:
Мы специализируемся на поставках разъемов марки (Hirose) и стремимся предоставить нашим клиентам высококачественные и надежные решения для подключения. Наша продукция включает в себя оригинальные и высокопроизводительные альтернативы, которые проходят строгие испытания для обеспечения стабильности и эффективности. Пожалуйста, свяжитесь с нами по контактным данным, указанным под страницей с документами!
