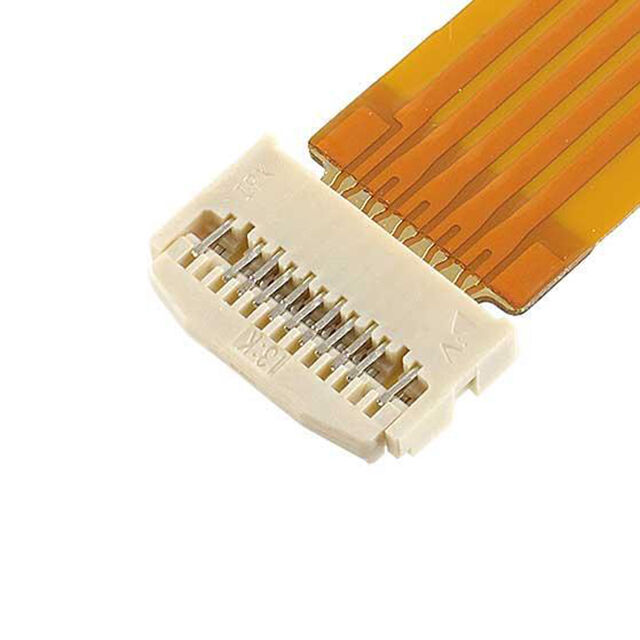

Обзор продукта Соединитель I-PEX 20599-021E-01:
 | производители | I-PEX |
| Код производителя | 20599-021E-01 | |
| Описание товара | MINIFLEX 3-BFNH LK 21P, 21 позиция FFC, контакты разъема FPC, верхний и нижний 0,012" (0,30 мм) поверхностный монтаж, прямой угол . |
Соединитель I-PEX 20599-021E-01 Атрибуты изделия:
| типология | описания |
| форма | Разъемы, межсоединения |
| Разъемы FFC, FPC (плоские гибкие) | |
| Сборки разъемов FFC, FPC (плоские гибкие) | |
| производители | I-PEX |
| ассортимент | MINIFLEX® 3-BFN LK |
| обернуть | Лента и катушка (TR) |
| Плоский гибкий тип | FFC，FPC |
| Тип установки | Монтаж на поверхность, прямой угол |
| Тип разъема/контакта | Контакты, верхние и нижние |
| Количество игл | 21 |
| расстояние | 0.012"（0.30mm） |
| соединить пару палочек и использовать их в качестве ложки (нарушение этикета использования палочек) | паяный |
| Толщина FFC, FCB | 0.20mm |
| высота борта | 0.035"（0.90mm） |
| функция блокировки | Откидной замок, задний замок |
| Тип конца кабеля | С насечками или вкладками |
| Контактный материал | фосфористая бронза |
| Обработка контактных поверхностей | позолота |
| Материал корпуса | Жидкокристаллические полимеры (ЖКП) |
| Материалы привода | Жидкокристаллические полимеры (ЖКП) |
| характеристика | фиксированные кронштейны |
| номинальное напряжение | 50V |
| рабочая температура | -40°C ~ 85°C |
| Степень воспламеняемости материала | UL94 V-0 |
| Номинальный ток (амперы) | 300 мА/контакт |
| Толщина обработки контактной поверхности | 4.00µin（0.10µm） |
| Цвет ракушки | цвет риса-брана (цвет) |
| Цвет привода | цвет риса-брана (цвет) |
| Количество спариваний | 20 |
Соединитель I-PEX 20599-021E-01 Артикул (серия) Описание:
Разъем MINIFLEX@ 3-BFN LK - это низкопрофильный разъем толщиной всего 0,9 мм для соединений FPC/FFC с шагом 0,3 мм. Его горизонтальная вставка и конструкция механического замка повышают стабильность соединения. В контактных площадках контакт A имеет длину затирки 0,9 мм, а контакт B - 0,45 мм, что обеспечивает превосходный контакт. Ширина рассчитывается по формуле 2,1 + (0,3*количество штифтов) и может быть адаптирована к глубине 2,55 мм (открытая) и 3,0-3,5 мм (закрытая). Разъемы доступны в вариантах от 9 до 71 контакта и широко используются в бытовой электронике, коммуникационном оборудовании и других приложениях, что делает их идеальными для соединений высокой плотности.
I-PEX 20599-021E-01 Соединитель Документация и носители:
| Тип ресурса | ссылка (на веб-сайте) |
| спецификация | MINIFLEX 3-BFN LK |
I-PEX 20599-021E-01 Коннектор Genuine|Replacement Описание:
Мы специализируемся на поставках соединителей марки (I-PEX) и стремимся предоставить нашим клиентам высококачественные и надежные решения для подключения. Наша продукция включает в себя подлинные и высокопроизводительные альтернативы, которые проходят строгие испытания для обеспечения стабильности и эффективности. Пожалуйста, свяжитесь с нами через контактную информацию под страницей документации!
