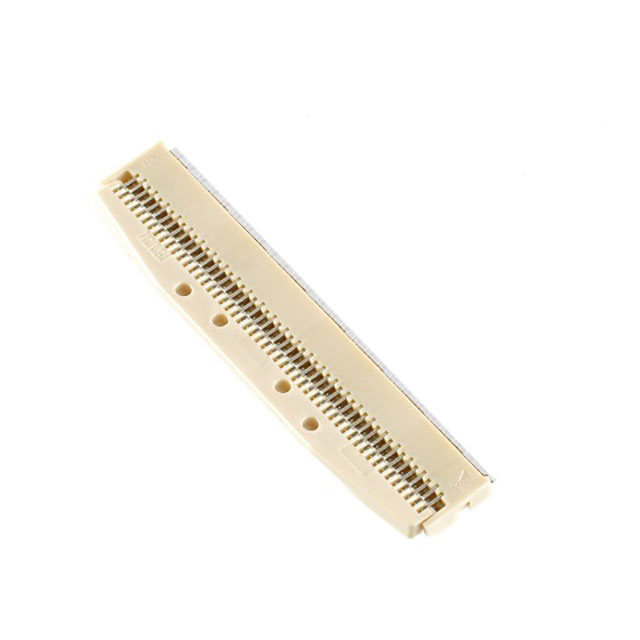

Обзор продукта Соединитель I-PEX 20538-033E-01:
 | производители | I-PEX |
| Код производителя | 20538-033E-01 | |
| Описание товара | Контакты разъема MINIFLEX 3-BFN L 33P, 33 pos FFC, FPC, верхние и нижние 0,012" (0,30 мм) для поверхностного монтажа, прямой угол. |
Соединитель I-PEX 20538-033E-01 Атрибуты изделия:
| типология | описания |
| форма | Разъемы, межсоединения |
| Разъемы FFC, FPC (плоские гибкие) | |
| Сборки разъемов FFC, FPC (плоские гибкие) | |
| производители | I-PEX |
| ассортимент | MINIFLEX® 3-BFN |
| обернуть | Лента и катушка (TR) |
| Плоский гибкий тип | FFC，FPC |
| Тип установки | Монтаж на поверхность, прямой угол |
| Тип разъема/контакта | Контакты, верхние и нижние |
| Количество игл | 33 |
| расстояние | 0.012"（0.30mm） |
| соединить пару палочек и использовать их в качестве ложки (нарушение этикета использования палочек) | паяный |
| Толщина FFC, FCB | 0.20mm |
| высота борта | 0.035"（0.90mm） |
| функция блокировки | Откидной замок, задний замок |
| Тип конца кабеля | Тип паяного наконечника |
| Контактный материал | фосфористая бронза |
| Обработка контактных поверхностей | позолота |
| Материал корпуса | Жидкокристаллические полимеры (ЖКП) |
| Материалы привода | Жидкокристаллические полимеры (ЖКП) |
| характеристика | - |
| номинальное напряжение | 50V |
| рабочая температура | -40°C ~ 85°C |
| Степень воспламеняемости материала | UL94 V-0 |
| Номинальный ток (амперы) | 300 мА/контакт |
| Толщина обработки контактной поверхности | 4.00µin（0.10µm） |
| Цвет ракушки | цвет риса-брана (цвет) |
| Цвет привода | цвет риса-брана (цвет) |
| Количество спариваний | 20 |
Соединитель I-PEX 20538-033E-01 Артикул (серия) Описание:
Разъем MINIFLEX@ 3-BFN - это разъем с малой высотой (всего 0,9 мм), шагом 0,3 мм, боковым ответным контактом, предназначенный для электронных устройств высокой плотности. Разъем поддерживает как короткие, так и длинные приводы для широкого спектра гибких печатных плат (FPC/FFC), а его контакты имеют двойное покрытие сверху и снизу для обеспечения надежной передачи сигнала. Что касается технических характеристик, то MINIFLEX@ 3-BFN предлагает широкий спектр вариантов количества выводов, включая 13, 15, 17, 19, 21, 23, 33, 35 и т.д., для удовлетворения различных требований приложений. При толщине 0,2 мм (±0,03 мм) они также имеют точные параметры по высоте, ширине и глубине, что обеспечивает превосходную производительность в условиях ограниченного пространства.
С размером отверстия 2,55 мм, размером закрытия 3 мм и максимальным размером закрытия 3,5 мм разъемы подходят для компактного размещения в широком спектре электронных устройств. Будь то бытовая электроника, промышленное оборудование или средства связи, MINIFLEX@ 3-BFN - ваше идеальное решение для подключения.
I-PEX 20538-033E-01 Разъем Документация и носители:
| Тип ресурса | ссылка (на веб-сайте) |
| спецификация | Miiniflex 3-BFN |
I-PEX 20538-033E-01 Коннектор Genuine|Replacement Описание:
Мы специализируемся на поставках соединителей марки (I-PEX) и стремимся предоставить нашим клиентам высококачественные и надежные решения для подключения. Наша продукция включает в себя подлинные и высокопроизводительные альтернативы, которые проходят строгие испытания для обеспечения стабильности и эффективности. Пожалуйста, свяжитесь с нами через контактную информацию под страницей документации!
